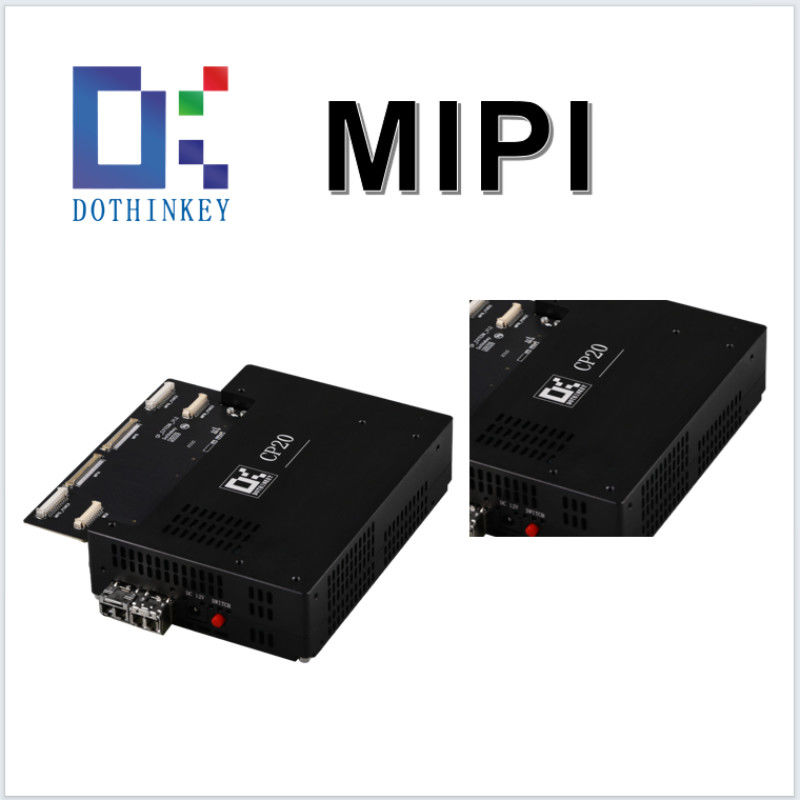

Name: Dispositif de capture de trame d'image pour automobile MIPI CSI
Brand: Shenzhen Dothinkey Technology Co., Ltd.
SKU: CP20
Price: 3,100.00 USD
Availability: InStock

Maison > produits > Capteur de cadres d'image >

Dispositif de capture de trame d'image pour automobile MIPI CSI

Capteur de trame d'image automobile

MIPI CSI

le capteur de trames d'image

Lieu d'origine:

Shenzhen, en Chine

Nom de marque:

Dothinkey

Certification:

Numéro de modèle:

CP20

Contactez-nous

Demandez un devis

Dispositif de capture de trame d'image pour automobile MIPI CSI

Détails de produit

Détecteur IO:

1.2 -3.3V

Capacité de tampon:

DDR4_16Gbit

Canal de données MIPI:

MIPIC-PHY 1/2/3 Trio

Le VAUX:

Plage de mesure:1.3~8.0V, précision: +_50mV

Voltage de sortie:

24V/DC

Hauteur Largeur Longueur:

35 mm 100 mm 140 mm

Énergie:

DC12V/3A

Protection contre la DSE:

Modèle de machine (mm) >+_200V

Mettre en évidence:

Capteur de trame d'image automobile

MIPI CSI

le capteur de trames d'image

Conditions de paiement et d'expédition

Quantité de commande min

Prix

USD1200-USD5000

Détails d'emballage

Emballage en carton

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

T/T

Capacité d'approvisionnement

Disponible courant

Produits connexes

Contactez-nous

86-755-6114-6178

Contact maintenant

Description de produit

Interface optique MIPI CSI pour les solutions DSP

Les caractéristiques:

1. Interface MIPI D/C-PHY à double
Acquisition d'images à grande vitesse par le biais de protocoles MIPI à double canal D-PHY/C-PHY.
2. 2×5 rails électriques programmables
10 canaux de tension indépendants (2,2 V configurables) pour une compatibilité multi-capteurs.
3Détection de courant à plusieurs portées
Mesure de précision de mA à nA avec une marge d'erreur < 1%.
4Test du système d'exploitation sur 66 canaux
Détection de défaut ouverte/courte sur 66 chemins de signaux.
5. Identifiant de produit programmable
Identification unique du dispositif pour l'intégration automatisée du système.
6. Interface de signal analogique
Entrée de tension/courant externe pour le diagnostic auxiliaire.
7Surveillance de la tension du capteur
Mesure des rails en temps réel (précision ± 0,5%).
8. Compensation Kelvin à 4 fils
Détection de tension à distance pour annuler les effets de la résistance.

Le schéma:

Dispositif de capture de trame d'image pour automobile MIPI CSI 0

Dimension:

Dispositif de capture de trame d'image pour automobile MIPI CSI 1

CP20 Spécifications du produit:

Numéro de broche	Nom de la broche	Type de broche	Fonction
A14	A_AGND	Le pouvoir	Capteur d'image analogique GND
A15	A_AVDD2	Le pouvoir	Capteur d'image analogique GND
A16	A_AVDD2	Le pouvoir	Énergie analogique du capteur d'image
A17	A_AVDD2	Le pouvoir	Énergie analogique du capteur d'image
A1 à A2	A_AVDD2_FB	Résultats de l'analyse	Énergie analogique du capteur d'image, épingle de rétroaction de compensation à distance Kelvin
A19	A_DGND	Le pouvoir	Capteur d'image analogique GND
A20	A_ADC1	Résultats de l'analyse	épingle de mesure de la tension de référence du capteur d'image
A21	A_ADC2	Résultats de l'analyse	épingle de mesure de la tension de référence du capteur d'image
A22	A_ADC3	Résultats de l'analyse	épingle de mesure de la tension de référence du capteur d'image
A23, à l'exclusion des	A_ADC4	Résultats de l'analyse	épingle de mesure de la tension de référence du capteur d'image
A24	A_DGND	Le pouvoir	Capteur d'image analogique GND
A25	A_POL	Résultats	Capteur d'image numérique GND
A26, à l'exclusion des produits de base	B_DOVDD	Le pouvoir	Capteur d'image 10.
