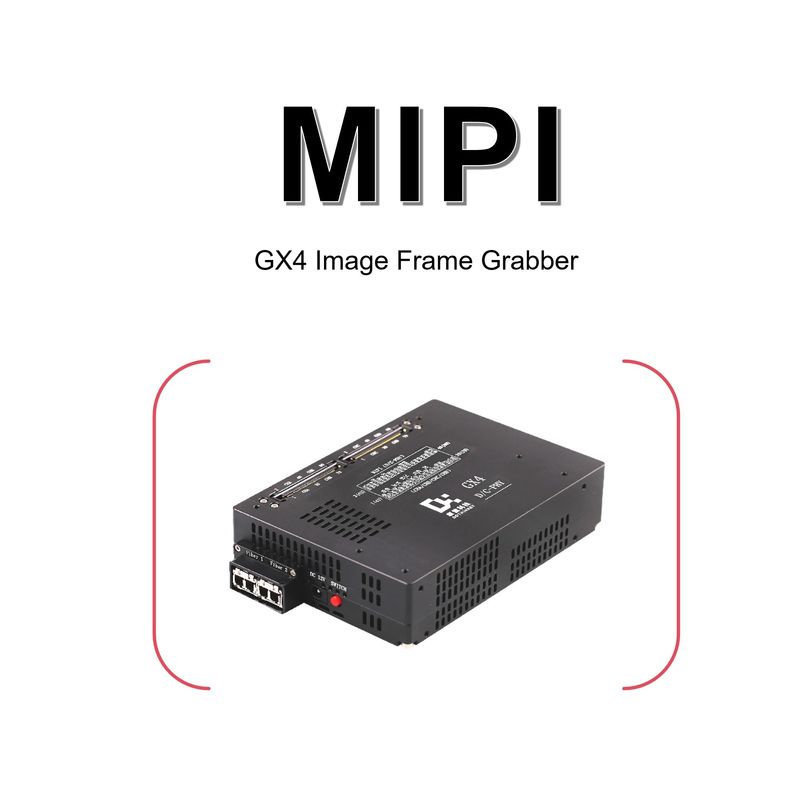

Module de caméra de téléphone portable MIPI Frame Grabber Dothinkey GX4

Spécifications électriques

Énergie électrique

Pour les véhicules à moteur à combustion

Protection ESD à l'interface externe

Modèle de corps humain (HBM) ≥ ± 4000V
Modèle de machine (MM) ≥ ±200V

Taille

Très haut

35mm ± 0.2mm

Largeur

100mm ± 0.2mm

Longueur

140mm ± 0.2mm

Caractéristiques compatibles avec les capteurs

Interface du capteur

MIPI D-PHY CSI;MIPI C-PHY CSI

Taux maximal de l'IPMI

GX4/GX4E

CHA/CHB

MIPI D-PHY1.9Le nombre d'heures de travail

MIPI C-PHY1.9Gsps/Trio

Le CHC/CHD

MIPI D-PHY1.9Le nombre d'heures de travail

MIPI C-PHY1.5 Gsps/Trio

Canal de données MIPI

Le nombre de points de contrôle doit être supérieur ou égal à:

MIPI D-PHY 1/2/4 Voie

MIPI C-PHY 1/2/3 Trio

Caractéristiques du DPS

Support 28 alimentation réglable

Fournir une alimentation électrique indépendante 4X7, dont la 4X4 routière réglable de 0,8 à 3,3 V, la capacité maximale de conduite de 1A; la 4X2 routière réglable de 0,8 à 5 V, la capacité maximale de conduite de 1A, la 4X1 routière de 0.réglable de 8 à 8 V, la capacité de conduite maximale de 3A.

Fonctionnalités du système d'exploitation

Prise en charge du test du système d'exploitation 4X29

Interface PC et tampon

Interface de communication avec le PC

Interface à fibre optique 10G* 2

Capacité de tampon

DDR4_16Gbit

Mesure de la tension

Mesure de la tension LP

L'amplitude de mesure est de 0 à 1,4 V, précision: ± 10 mV.

Mesure de la tension du capteur GPIO

L'écart de mesure: 0 à 3,3 V, précision: ± 20 mV

Caractéristiques du LC

Prend en charge le test LC de canal 4X29

Indicateurs de communication des capteurs

Une centaine de milliers.-1M

SPI Fréquence maximale de communication

20 MHz

Horloge du capteur

6 - 99 MHz ± 0,01 MHz

Niveau IO du capteur (après DOVDD)

1.2 à 3.3V
