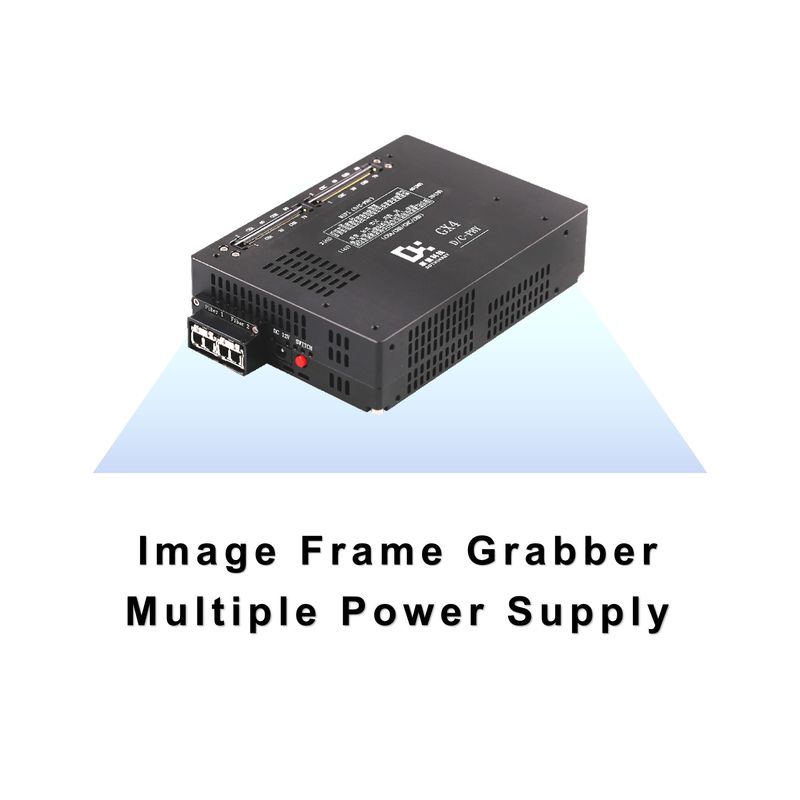

Capacité de tampon DC12V 3A DDR4_16Gbit

Capteur de trame d'image à alimentation multiple

Voici les significations de ces paramètres liés au canal MIPI dans le capteur de trames d'image GX4:

Les valeurs du canal MIPI
4C: indique qu'il existe 4 canaux C-PHY.
4D: indique qu'il existe 4 canaux D-PHY.
3D+1C: indique qu'il existe 3 canaux D-PHY et 1 canal C-PHY.
3C+1D: indique qu'il existe trois canaux C-PHY et un canal D-PHY.
2D+2C: indique qu'il existe 2 canaux D-PHY et 2 canaux C-PHY.

MIPI D-PHY 1/2/4 Voie

D-PHY:

Une norme d'interface de couche physique couramment utilisée pour le transfert de données à grande vitesse entre les processeurs d'applications mobiles et les périphériques tels que les caméras et les écrans.

La voie:

En D-PHY, les données sont transmises par une voie, chaque voie étant constituée d'une paire de lignes de signalisation différentielle. 1/2/4 voie signifie que 1, 2 ou 4 voies sont supportées pour la transmission de données respectivement.

MIPI C-PHY 1/2/3 Trio

C-PHY:

Une nouvelle norme d'interface de couche physique introduite par l'Alliance MIPI, avec une efficacité et une bande passante de transmission de données plus élevées que D-PHY.

Trio:

En C-PHY, les données sont transmises sur un groupe de trois lignes de signalisation (c'est-à-dire un Trio) au lieu d'utiliser des paires différentielles comme dans D-PHY. 1/2/3 Trio signifie qu'il prend en charge la transmission de données sur 1, 2,ou 3 trios, respectivement.
