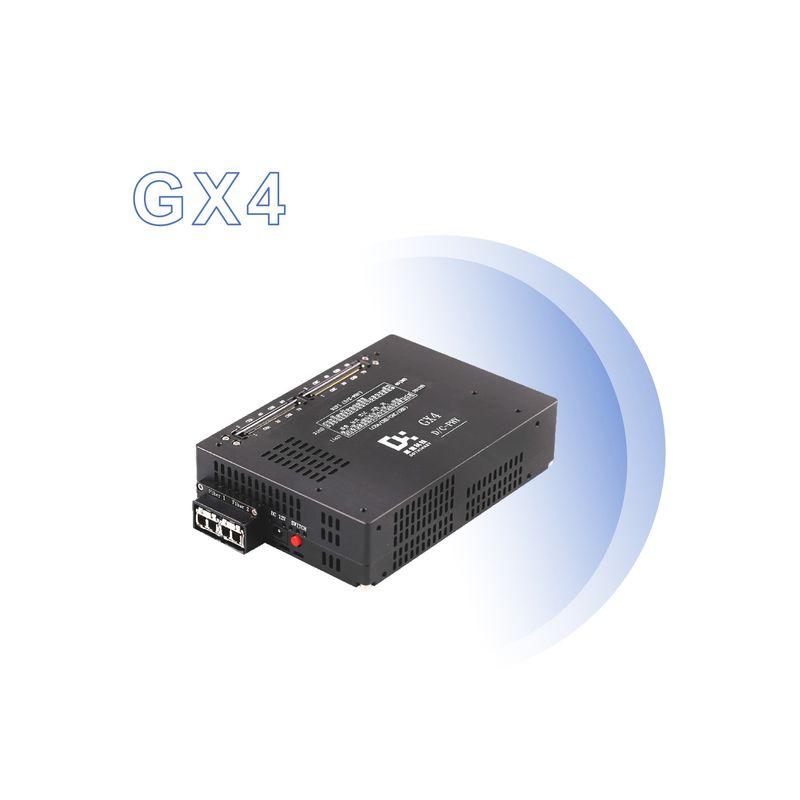

Fonction de la caméra Dothinkey Testez le capteur de trame d'image 10G Interface à fibre optique

Test de la fonction de la caméra Grappeur de trame d'image Dothinkey

Dothinkey Image Frame Grabber peut tester les fonctions suivantes du module de caméra:

1- acquisition et transmission d'images

Test du canal MIPI:

Dothinkey UC930, MU960Pro et d'autres image grabber prend en charge le canal MIPI haute vitesse, qui peut tester la transmission de données sous différents nombres de voies, comme le support le plus élevé pour 4LANE,la bande passante de données jusqu'à 1.5 Gbps/LANE ou 1.6 Gbps/LANE, etc., afin d'assurer la stabilité et la précision du module caméra lors de la transmission de données à grande vitesse.

Épreuves du module de port parallèle:

Prise en charge des tests de modules de port parallèle standard, la largeur de bit de port parallèle peut supporter jusqu'à 16 bits, ce qui répond aux exigences de test des modules de caméra de port parallèle traditionnels.

Test du module DVS:

Prend en charge le test du module DVS, et la largeur de bit du module DVS parallèle peut supporter jusqu'à 16 bits,qui peut être utilisé pour tester les performances d'acquisition et de transmission de données des modules de caméra basés sur la technologie DVS.

Prise en charge du format image:

Prend en charge une variété de formats d'image, tels que RGB565, YUV422, RAW8, RAW10, RAW12, RAW14, RAW16, etc.,qui peut évaluer de manière complète la capacité du module de caméra à traiter et à produire différents formats d'image.

2. alimentation électrique et détection de courant
Appareil d'alimentation et détection multiples:

Par exemple, l'UC930 Image Frame Grabber dispose de sept sources d'alimentation numériques DC Sensor indépendantes de haute précision et de faible bruit,qui peut fournir une alimentation électrique précise pour différentes parties du module de caméra et détecter les courants de veille de chaque alimentation électrique, tels que AVDD, DOVDD, VPP2, etc., et certains des canaux d'alimentation prennent également en charge l'alimentation et l'acquisition de courant du module TOF.

Résistance à l'écoulement

Plusieurs capteurs d'image sont équipés d'une technologie de détection actuelle au niveau des instruments de précision, avec une résolution minimale de 10nA, qui peut mesurer avec précision la dynamique,les courants statiques et de veille du capteur, permettant d'évaluer les performances de consommation d'énergie et la capacité de gestion de l'énergie du module de caméra.

3Détection de courts-circuits ouverts
Test du système d'exploitation de haute précision:

Équipé d'une technologie de détection Open/Short de haute précision, le capteur de trame d'image prend en charge jusqu'à une détection multi-canaux d'un circuit ouvert ou court,par exemple, la boîte de test F22Pro prend en charge le test du système d'exploitation de 292 canaux, le capteur de trame d'image prend en charge les tests de système d'exploitation de 294 canaux, et le capteur de trame d'image prend en charge la détection de court-circuits ouverts jusqu'à 33 canaux,et peut déterminer avec précision les problèmes d'ouverture/courts-circuit dans les connexions matérielles grâce au réglage flexible de la tension d'essai et du courant d'essai du système d'exploitation. Grâce à des réglages de tension de test du système d'exploitation flexibles et des réglages de courant de test,il peut déterminer avec précision les problèmes de circuit ouvert et de court-circuit dans la connexion matérielle et assurer la qualité de la connexion de circuit du module de caméra.

4Test de fonction spéciale
Support du module TOF:

Il prend en charge l'alimentation et l'acquisition de courant du module TOF, tel que MU960Pro, UC930 et d'autres capteurs d'image, qui peuvent répondre aux exigences de test du module de caméra TOF dans la détermination de la portée,Modélisation 3D et autres applications.

Épreuve de faible résistance:

Le capteur de cadre d'image F22Pro et GQ4A prend en charge la mesure de petites résistances, ce qui convient à l'essai de résistance du support de module,et peut détecter la qualité de soudage et la résistance au contact du support du module, afin d'assurer la fiabilité de la connexion électrique du module.

Communication par bus I3C:

Certains image Frame Grabber prend en charge les modes de communication I3C SDR, tels que F22Pro, GQ4A, etc., qui prend en charge la communication à haute vitesse entre les modules de caméra et les hôtes,et répond aux besoins futurs des modules de caméra pour des taux de transmission de données plus élevés et des protocoles de communication plus efficaces.

Réglage de la tension de seuil LP:

Il prend en charge le réglage de la tension de seuil LP, qui peut être réglé selon le réglage de la tension de seuil LP de différents modules pour intercepter les modules avec une tension LP non qualifiée,contrôler avec précision la qualité des modules, et assurer la stabilité et la fiabilité des modules en mode faible consommation.
