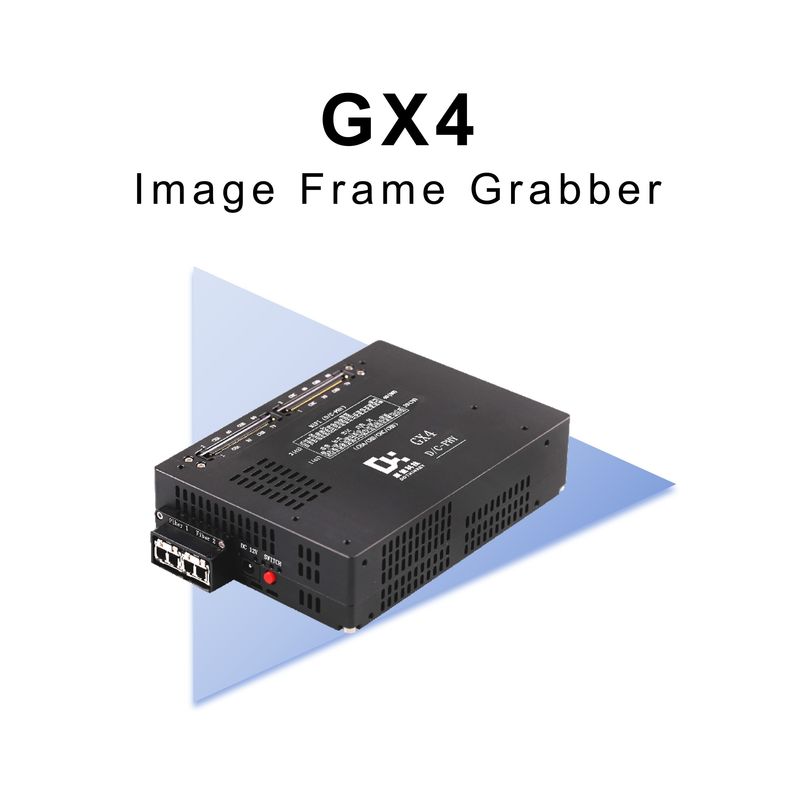

GX4 Dothinkey Frame Grabber 4 Channel D/C-PHY MIPI Frame Grabber qui est équipé d'un dispositif de détection de données

Introduction à l'acquéreur de trames d'image GX4

Le capteur de trames d'image Dothinkey GX4 utilise l'acquisition d'images MIPI D/C-PHY à 4 canaux avec les avantages suivants:

Compatibilité élevée
Prend en charge les tests simultanés des modules C-PHY et D-PHY, ce qui rend la chaîne de production plus flexible et élimine le besoin de remplacer fréquemment l'image frame grabber.

L'ajustement de tension peut être déterminé en fonction du seuil LP de différents modules, un contrôle précis de la qualité du module par carte.

Une forte capacité de transmission de données
Le taux MIPI D-PHY jusqu'à 1,9 Gbps/Lane, le taux MIPI C-PHY jusqu'à 1,5 Gsps/Trio, peut transmettre des données d'image à grande vitesse.

La conception à 4 canaux permet l'acquisition simultanée de plusieurs données d'image pour répondre aux besoins d'essai des modules multi-caméras.

Haute efficacité d'acquisition et de traitement
Équipé d'un tampon DDR4_16Gbit, il peut stocker temporairement une grande quantité de données d'image afin de réduire le risque de perte de données et d'améliorer l'efficacité de l'acquisition et du traitement.

L'interface de connecteur à grande vitesse (modèle de connecteur d'extrémité de module à carte FX18-80P-0.8SV) assure une transmission de données stable et fiable.

Contrôle indépendant multicanal
4 canaux peuvent être contrôlés indépendamment et combinés de manière flexible pour répondre aux besoins de différents scénarios d'essai.

Prend en charge une variété de combinaisons de canaux, telles que 4C, 4D, 3D+1C, 3C+1D ou 2D+2C, etc., s'adaptant à la configuration des canaux des différents modules de caméra.

Amélioration de l'efficacité de la production
Prenant en charge l'éclairage simultané de 4 modules, il peut tester plusieurs modules de caméra en même temps, ce qui améliore considérablement l'efficacité de la production.

Équipé de 7*4 canaux d'alimentation réglable par capteur, qui peuvent répondre pleinement aux exigences d'alimentation du module et assurer la stabilité du processus d'essai.
