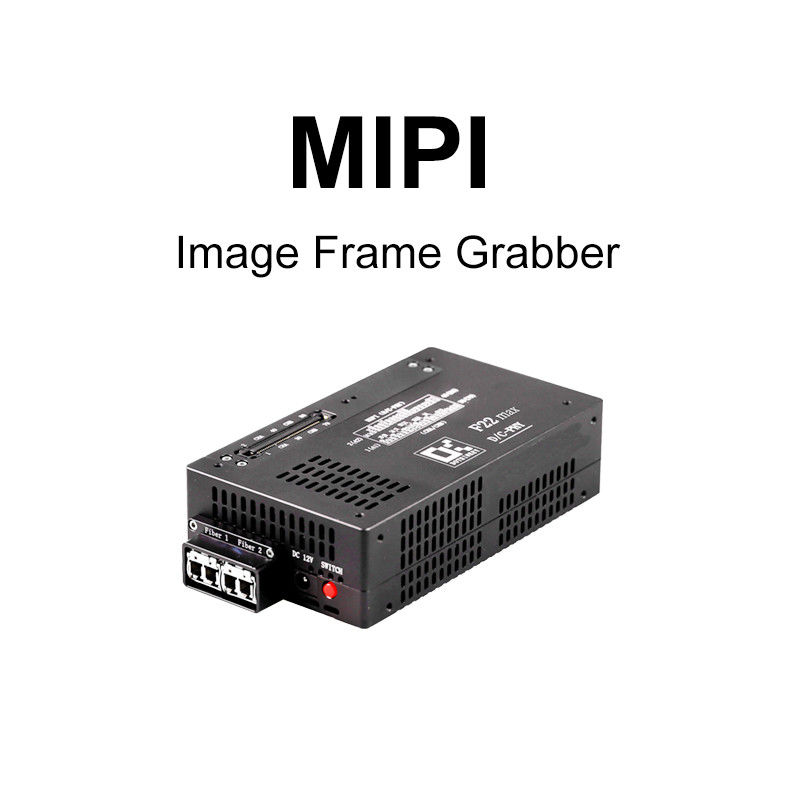

C-PHY Image MIPI Frame Grabber Dothinkey F22MAX largeur de bande élevée

MIPI C-PHY capteur de trame d'image

Le MIPI C-PHY est une interface série haute vitesse développée par le consortium MIPI avec les avantages suivants:

1. Efficacité de transmission élevée
En utilisant la technologie de codage des symboles en trois phases, 2,28 bits par symbole sont transmis sur trois lignes,qui peut réaliser un débit de données plus élevé que la signalisation différentielle traditionnelle à deux phases à la même fréquence d'horloge, par exemple, à 2,5G symboles/s, chaque canal peut fournir un débit de données d'environ 5,7Gbps.

2. Large bande passante
Un débit élevé sur un canal à bande passante limitée pour répondre aux besoins de vidéo haute définition, d'images haute résolution et d'autres transmissions de données de grand volume,comme la prise en charge de la lecture rapide des données de la caméra 48MP, l'enregistrement vidéo 8K à 30 images par seconde, et les écrans de résolution 2K.

3. Faible consommation d'énergie
Avec un mode basse consommation et des fonctions de gestion de l'énergie optimisées, il convient aux appareils mobiles alimentés par batterie et peut fonctionner sous une tension d'alimentation inférieure pour prolonger la durée de vie de la batterie de l'appareil,comme dans les appareils portables, afin d'assurer la durée de vie de la batterie sous utilisation prolongée.

4Système d' horloge simplifié
La synchronisation de l'horloge est codée dans chaque symbole, éliminant ainsi le besoin de canaux d'horloge séparés, simplifiant la récupération de l'horloge et réduisant la complexité et le coût de la conception du système.

5Bonne compatibilité
De nombreuses caractéristiques communes avec D-PHY peuvent coexister sur la même broche IC, permettant le développement de dispositifs à double mode,protéger l'investissement des fournisseurs dans la technologie D-PHY et offrir des options de conception plus souples.

6. Haute fiabilité
Sa configuration de signalisation différentielle en trois phases et sa technologie de codage de correction d'erreur avant résistent efficacement aux interférences sonores et assurent l'intégrité et l'exactitude de la transmission des données.

7. Différents scénarios d'application
Convient pour les connexions périphériques telles que les caméras, les écrans et les capteurs dans les appareils mobiles, ainsi que les systèmes d'infodivertissement embarqués et les réseaux de capteurs embarqués dans l'électronique automobile,et peut également être étendue à des domaines émergents tels que l'Internet des objets, la réalité virtuelle et les communications 5G.
