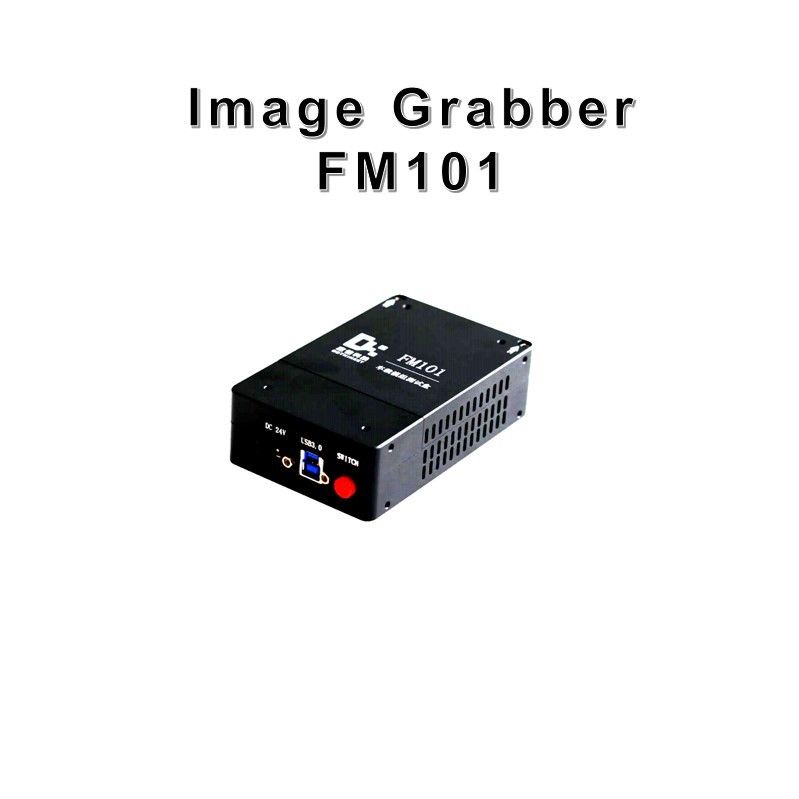

Name: Appareil d'enlèvement de trame de source d'imagerie AA à 5 Gbps
Brand: Shenzhen Dothinkey Technology Co., Ltd.
SKU: FM101
Price: 3,100.00 USD
Availability: InStock

Maison > produits > Détecteur de cadres automobiles >

Appareil d'enlèvement de trame de source d'imagerie AA à 5 Gbps

Le capteur de trame de la source d'imagerie de test AA

Capteur de trame de source d'image 5 Gbps

Dispositif d'enlèvement de trame de 5 Gbps

Lieu d'origine:

Chine de Shenzhen

Nom de marque:

Dothinkey

Certification:

Numéro de modèle:

FM101

Contactez-nous

Demandez un devis

Appareil d'enlèvement de trame de source d'imagerie AA à 5 Gbps

Détails de produit

Couleur:

Noir

Taux de transmission de l'image:

5 Gbps

Voltage d'entrée:

Pour les appareils de traitement des données, les valeurs de l'échantillon doivent être les suivante

puissance de sortie:

Pour les appareils à commande numérique

Énergie:

Pour les appareils à commande numérique

Application du projet:

Épreuve d'étalonnage/AA des paramètres internes montés sur un véhicule automobile

Mettre en évidence:

Le capteur de trame de la source d'imagerie de test AA

Capteur de trame de source d'image 5 Gbps

Dispositif d'enlèvement de trame de 5 Gbps

Conditions de paiement et d'expédition

Quantité de commande min

1 pièces

Prix

USD1200-USD5000

Détails d'emballage

Emballage en carton

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

T/T

Capacité d'approvisionnement

Disponibilité des stocks

Produits connexes

Contactez-nous

86-755-6114-6178

Contact maintenant

Description de produit

Imagerie automobile 5 Gbps: étalonnage interne et solution de test AA

FM101 Caractéristiques du système d'essai du module automobile

Solution de test avec une seule caméra
- Prend en charge à la fois les interfaces différentielles FAKRA coaxial (à une extrémité) et STP
- Conçus spécialement pour la validation de modules de caméras automobiles
Surveillance et diagnostic complets
- Surveillance en temps réel de la consommation de courant
- Mesure et analyse du taux d'images
- Rapport détaillé des erreurs:
  • Erreurs de cadrage
  • Erreurs de lien
  • Erreurs de décodage
Gestion avancée de l'image et de l'alimentation
- Capacité de capture et de stockage d'image complète
- Appui intégré à la puissance sur coaxie (POC):
  • fourniture d'alimentation électrique
  • Mesure de la tension
- Énergie LED dédiée pour les modules d'éclairage du véhicule
Options de configuration flexibles
- Solution de découplage sélectionnable
- Compatible avec les principales normes automobiles:
  • sérialisation MAXIM
  • sérialisation TI
- Prend en charge la plupart des modules en série disponibles sur le marché

Plage et précision de l'alimentation électrique programmable

Plage et précision de l'alimentation électrique programmable
Le canal	Plage de tension de sortie	Un pas en avant.	Ventilation de la tension de sortie à vide	Courant de sortie maximal	Résolution d'acquisition en cours	Précision actuelle de l'acquisition	Précision de l'acquisition de tension POC
CH1 CH2	0.8V à 18V	0.1V	0.8V à 6V :± 60 mV 6V à 18V :± 1%	1A	0.1 mA	Pour les appareils à commande numérique :± 1,5 mA 0.05A à 1A :± 1%	0.8V à 6V :± 60 mV 6V à 18V :± 1%

Description de la fonction d'interface

1	Interface de sortie de puissance	Il est utilisé pour alimenter l'éclairage supplémentaire du module externe, indépendant de l'alimentation POC et connecté.L'espacement PIN du terminal de fil est de 3.81 mm
2	Interface du module de caméra A	Configuration standard par défaut: interface coaxiale (COAX), connecteur FAKRA, interface infaillible en forme de Z, bleu aqua
3	Interface du module de caméra B	Interface différentielle (STP), le produit fini est réservé. Modèle recommandé: D4S20G-400A5-Z, bleu d'eau (Z) Interface de type infaillible
4	Feu d'indicateur	Rouge: indicateur de puissance Vert: indicateur de signal
5	Interface d'alimentation de la boîte de test	Une interface d'alimentation en courant continu 24V/2.5A dédiée à la boîte d'essai, utilisée pour fournir une puissance de travail à la boîte d'essai.
6	Interface USB3.0	Interface de communication USB3.0
7	Commutateur	Commutateur d'allumage/arrêt de la puissance de la boîte d'essai
