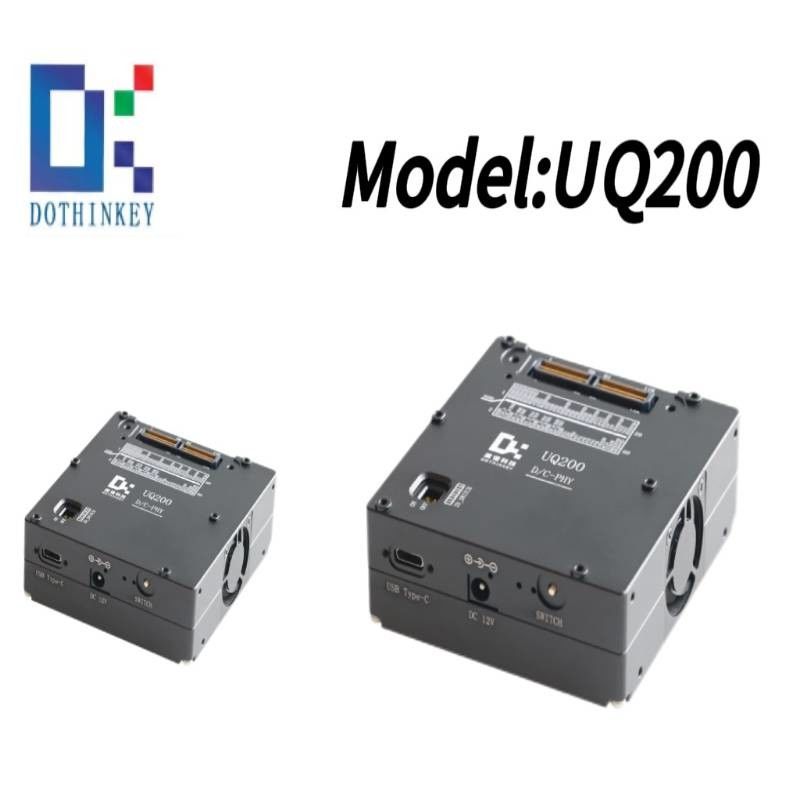

UQ200 Dothinkey pour appareil photo de téléphone portable carte de capture MIPI haute vitesse

UQ200 Application pour appareil photo de téléphone portable, MIPIC-PHY à grande vitesse.

1. Spécifications de la connexion au sol
Le capteur d'imagerie UQ200 intègre deux domaines au sol (AGND et DGND). Lors de la mise en œuvre d'un schéma au sol unifié, l'AGND et le DGND peuvent partager une connexion commune au terminal au sol du capteur.

2Configuration de l'interface.I2C
Des résistances de traction programmables intégrées (sélectionnables 560Ω, 1,5kΩ ou 4,7kΩ; défaut d'usine 1,5kΩ) sont fournies sur les lignes I2C, référencées sur DOVDD.La résistance de traction peut être réglée dynamiquement par le contrôle du micrologiciel.

3Interface programmable.GPIO
Doté d'une fonctionnalité configurable par logiciel, chaque GPIO intègre un pull-up de 4,7 kΩ vers le DOVDD. Ces broches prennent en charge la personnalisation spécifique à l'application grâce à des paramètres d'E/S programmables.

4Considérations fondées sur le système
Conçue exclusivement pour la distribution d'énergie périphérique (domaine terrestre du système), cette borne doit rester isolée du réseau terrestre des capteurs afin de maintenir une capacité d'essai ouverte/courte appropriée.

5.Gestion des épingles réservée
Réservées à l'utilisation interne du système, ces broches intègrent un routage interne propriétaire.

6Diagramme de description de l'interface du module de produit
