Capteur d'image à haute vitesse Dothinkey UQ200 USB3.0 Série MIPI Capteur de cadre

Le capteur d'images haut débit Dothinkey UQ200 série USB3.0

1.Application

Pour les tests de caméra C-PHY à grande vitesse. Débogage, vérification et tests C-PHY à grande vitesse.

1) Vitesse de transmission

Taux de transmission maximal de 750 MB/s
C-PHY 3,5GSps/Trio
D-PHY 2,5 Gbps par voie
Transmission par USB3.1

2.Guide de conception

1) Lignes directrices relatives à la connexion au GND
Le capteur d'image de la série UQ200 fournit deux types de GND (AGND et DGND).

2) Configuration de la résistance de traction I2C
Les broches I2C sont équipées de résistances de traction programmables internes (options 4,7KΩ, 1,5KΩ et 560Ω, par défaut 1,5KΩ) tirées vers le haut vers le DOVDD. Les utilisateurs peuvent configurer la résistance via des fonctions logicielles selon leurs besoins.

3) Configuration des fonctions GPIO
Les broches GPIO prennent en charge une configuration fonctionnelle flexible, avec une résistance de traction interne de 4,7 KΩ à DOVDD. Les utilisateurs peuvent définir leur fonctionnalité via un logiciel basé sur les exigences de l'application.

4) Précautions au niveau du système
Cette broche est dédiée à l'alimentation périphérique (GND au niveau du système) et ne doit pas être directement connectée au GND du capteur.

5) Traitement des broches réservées
Cette broche est réservée à un usage interne et dispose de connexions internes spéciales.

3Diagramme de répartition de l'interface externe

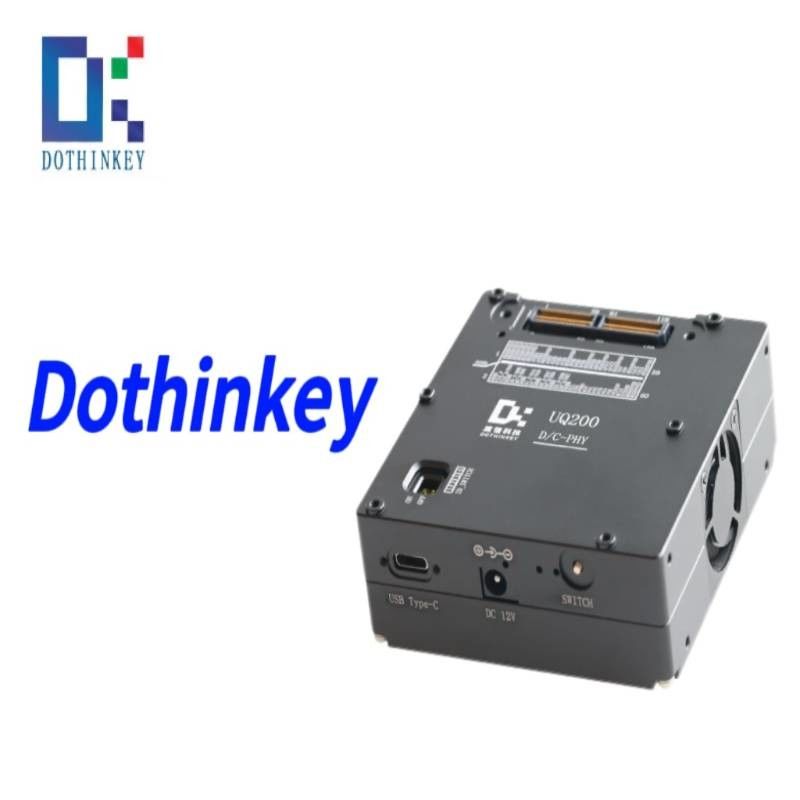

4.UQ200 Vue principale
