Dothinkey USB3.0 série carte de capture MIPI DVP HISPI LVDS et SPI

Le capteur d'images de la série Dothinkey USB3.0 prend en charge plusieurs protocoles: MIPI, DVP, HISPI, LVDS et SPI

Survivre

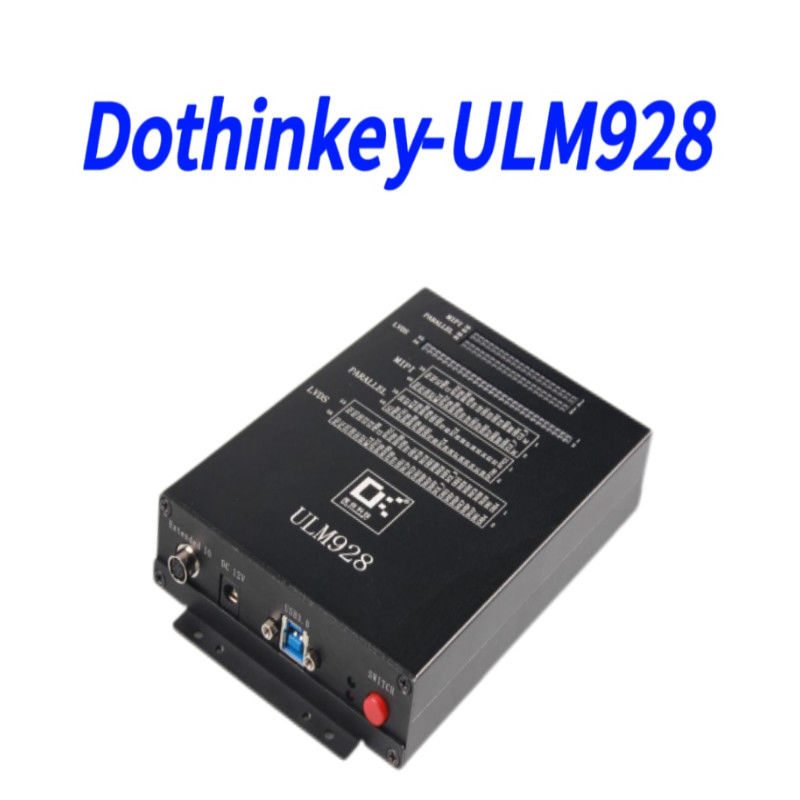

Le capteur d'images ULM928 est une solution de test polyvalente conçue pour la capture d'images haute performance et l'évaluation des capteurs.y compris le MIPI, DVP, HISPI, LVDS et SPI, ce qui le rend idéal pour les tests de caméras mobiles, automobiles et de surveillance.

Principales caractéristiques

• Transfert de données à grande vitesse:L'USB 3.0 (5 Gbps) assure un traitement rapide des images.

• Compatibilité avec plusieurs interfaces:Prend en charge le MIPI (4 voies @ 1 Gbps), le LVDS (10 voies @ 600 Mbps) et le DVP (200 MHz PCLK).

• Gestion de l'énergie de précision:Cinq canaux de puissance à faible bruit programmables (jusqu'à 3,3 V/500 mA) pour l'alimentation des capteurs.

• Détection avancée de courant:Mesure à haute résolution (10nA) pour l'analyse du courant en veille et du courant dynamique.

• Détection complète des défauts:Tests ouverts/courts de 45 canaux avec seuils adaptatifs pour un diagnostic fiable.

Les avantages

a. Optimisé pour l'imagerie à grande vitesse avec une intégrité robuste du signal.

b. Fourniture d'énergie flexible (2,5 V à 9 V) pour répondre aux diverses exigences des capteurs.

c. Une précision d'essai améliorée avec des réglages de tension/courant configurables.

d.Compatibilité avec un large éventail de dispositifs, assurant une validation efficace des modules.

Spécifications techniques d'image et de transmission

1) LeCompatibilité avec les capteurs

a.Période d'horloge MCLK6 MHz à 99 MHz

b.Précision de l'horloge MCLK-±0.1 MHz

c. plage de niveau IO du capteur (après DOVDD) -1.3V ~ 3.3V

d.LVDS largeur de bande-≥600 Mbps/ligne

e.Nombre de canaux de données du système de VVDL-1/2/4/8/10 Ligne

f. largeur de bande MIPI≥1 Gbps/ligne

g.Nombre de canaux de données MIPI-1/2/4Pareille

h. Fréquence d'horloge PCLK200M HZ

i.Prise en charge des formats d'imageRGB565/YUV422 Pour les appareils électroniquesLes données sont fournies par les autorités compétentes de l'État membre.

j.Prise en charge du format RGB-RGB565

2) USB3.0 métrique

a. bande passante de données USB3.05 Gbps

3)Indicateurs techniques du capteur I2C

a.Taux de communication I2C100K/400K/1M
