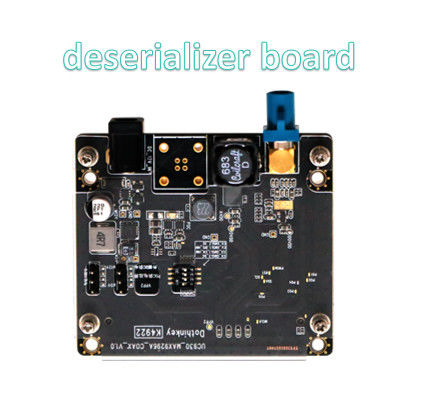

Le déserializateur MIPI

1Système d'alimentation électrique POC

Cette carte de décodeur utiliseÉnergie de la VPP2en mode de fonctionnement par défaut. Dans ce mode, aucun adaptateur d'alimentation externe n'est nécessaire, car il peut être alimenté directement par le système d'essai, ce qui simplifie le processus de connexion de l'appareil.

Solution facultative d'alimentation externe:

• Lorsque vous avez besoin d'une alimentation indépendante, veuillez utiliser unAdaptateur d'alimentation en courant continu de 12 V/1 Aconnecté à la prise de courant continu embarquée.

• Sélectionnez la tension de sortie via le capuchon du saut à bord:

  • Position A:Sortie en courant continu de 12 V

  • Position B:Sortie en courant continu de 5 V

• Nom de l'entreprise: Assurez-vous que le système est éteint avant de changer de mode d'alimentation pour éviter les risques de court-circuit.

2.Spécifications de puissance de la puce de base

La puce de décodeur MAX9296A nécessite une précisionquatre alimentations indépendantes, qui doivent tous être fournis par la boîte d'essai et respecter strictement les paramètres suivants:

Exigences opérationnelles essentielles:

• Vérifiez toutes les tensions de l'alimentation avec un multimètre avant de l'allumer.

• Ne réglez pas les jumpers de puissance pendant que le système est alimenté.

• Une tension dépassant les limites peut endommager la puce de façon permanente.

3.Spécifications techniques de l'interface

Le conseil adopte une solution de connexion de qualité industrielle:

• Interface physique: en-tête à double rangée à 44 broches (2,54 mm d'en-tête standard)

• Protocole de signalisation: entièrement conforme à la norme MIPI CSI-2

• Dispositifs compatibles: Convient à notre gamme complète de produits de boîtes d'essai

• Projet de protection:

  • Rating de protection ESD: décharge de contact de ± 8 kV

  • Les broches plaquées en or assurent une fiabilité à long terme du contact
