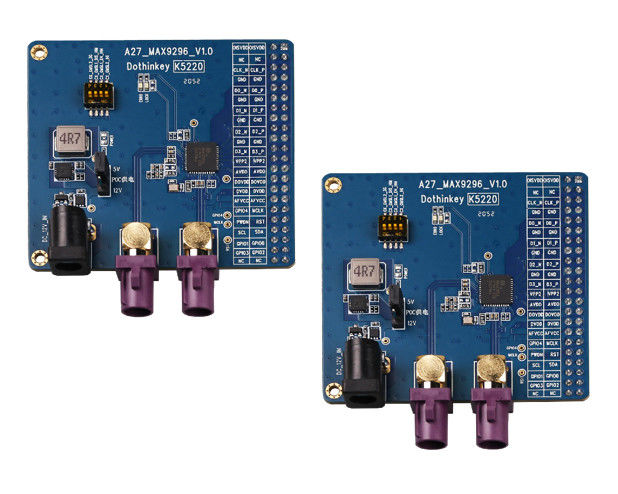

Le déserializateur MIPI

1. Schéma d'alimentation POC Appareil électrique en mode double (sélectionnable via J6): Appareil électrique à prise CC: un adaptateur d'alimentation externe de 12 V/1 A est requis.Sélectionnez la sortie de 12 V ou de 5 V via le jumper J5 (réglée à 5 V par défaut à l'usine pour éviter que le module soumis à l'essai ne brûle). alimentation de la chambre d'essai: aucune alimentation externe n'est requise et l'alimentation provient directement de la boîte d'essai. La tension POC est réglée via la configuration AP (J5 échoue).La boîte d'essai UC930 prend en charge des sorties réglables de 4V à 18V.

2. exigences de l'alimentation de la puce MAX9296 Quatre sources d'alimentation sont requises de la chambre d'essai: AFVCC et DVDD: fixe 1,2 V (doit être verrouillé par la configuration AP).8V (configuration de prise électrique verrouillée). DOVDD: Prend en charge le réglage flexible de 1,8 V à 3,3 V. Remarque: Confirmez la configuration de tension avant d'allumer pour éviter les dommages à la puce.

3. Description de l'API Réservé à 2,54 mm d'envergure 44PIN à double rangée, compatible avec l'interface standard de la boîte de test MIPI.

4. MAX9296 Notes de compatibilité Théoriquement, plusieurs sérialisateurs GMSL1/GMSL2 sont pris en charge, mais le groupe de paramètres de registre correspondant doit être configuré en fonction du modèle apparié.

5. Spécification d'utilisation du commutateur DIP Commutateur DIP indépendant à 4 positions: Chaque personne correspond à une fonction matérielle. Règles: Une seule personne est autorisée à être réglée sur ON à la fois. Après la modification,Vous devez le remettre en marche pour qu'il prenne effet.
