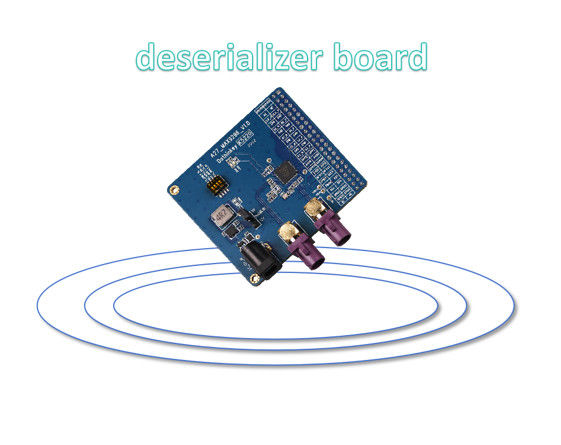

Tableau TI MIPI

1. Options d'alimentation du POC

• Deux modes (sélectionnés par J6):

  • Socket CC:

    • Exige une action externeAdaptateur 12V/1A.

    • UtilisationJ5à sélectionner12 V ou 5 Vpour la puissance POC (par défaut d'usine:5Vpour protéger les modules clients).

  • L'alimentation de la boîte d'essai:

    • Pas besoin d'adaptateur externe.

    • Voltage POC configuré viaParamètres du point d'accès(J5 désactivé).

    • PourBoîte d'essai UC930, plage de POC:4V 18V.

2. MAX9296 alimentation par puce

• Quatre rails d'alimentation (doivent être fournis par la boîte d'essai):

  • AFVCC et DVDD:Fixé à1.2V(Réglage de l'AP).

  • AVDD:Fixé à1.8V(Réglage de l'AP).

  • Le Département de la Défense:Réglable (1.8V ¥3.3Vselon les besoins).

• Attention!Assurez-vous que la tension est réglée correctementavant mise en marchepour éviter les dommages aux puces.

3. Interface

• Tête à double rangée à 44 broches (2,54 mm d'envergure)pour la compatibilité de l'interface MIPI avec les boîtes de test.

4. MAX9296 Flexibilité de couplage

• SoutenirLes sérialisateurs GMSL1/GMSL2mais nécessitedifférentes configurations de registrepour chaque modèle de sérialisateur.

5. Configuration du commutateur DIP

• Commutateur DIP 4 en 1Chaque commutateur contrôle une fonction matérielle unique.

• Règles:

  • Seulementun interrupteurpeut être réglée surEn marcheJe vous en prie.

  • Retournez la carte.après avoir modifié les paramètres du DIP pour que les modifications prennent effet.

Principales recommandations:

• VérifierExigences en matière de tension au point de contactdu module soumis à l'essai avant de sélectionner le mode d'alimentation.

• Vérifiez à nouveauMAX9296 réglages du train de propulsiondans la configuration AP pour éviter les dommages.

• Suivez les directives de commutation DIP pour éviter les conflits lors de l'initialisation du registre.
