Desérificateur GMsl MIPI

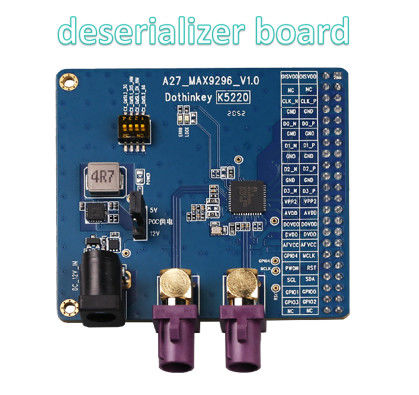

(1) À propos de l'alimentation POC: la carte de décodeur peut utiliser deux modes d'alimentation de la prise CC ou de la boîte de test pour l'alimentation POC (sélectionnée par J6), dans laquelle, lorsque l'alimentation de la prise CC est sélectionnée,la carte de décodeur doit connecter séparément un adaptateur d'alimentation externe de 12 V/1 A, puis sélectionnez 12 V ou 5 V comme alimentation POC jusqu'à J5; lors de la sélection de l'alimentation pour la chambre d'essai,la carte de décodeur ne nécessite pas d'alimentation externe distincte et peut être configurée pour alimenter le POC via la configuration AP (auquel cas le capuchon de saut J5 tombe en panne), et pour la chambre d'essai UC930, la plage d'alimentation POC peut être réglée de 4V à 18V. La position de J5 et J6 est indiquée sur la figure ci-dessous,notre réglage par défaut d'usine est la sortie 5V de la prise CC (afin de ne pas brûler le module client), les utilisateurs doivent choisir l'alimentation POC appropriée en fonction des besoins réels en alimentation du module soumis à l'essai avant utilisation.

(2) En ce qui concerne l'alimentation de la puce de la carte de décodeur: la puce MAX9296 de cette carte de décodeur doit être installée à l'extérieur avec quatre alimentations,et les quatre alimentations doivent être alimentées par la boîte d'essai, où l'AFVCC et le DVDD doivent être fixés à 1,2 V à l'extrémité de l'AP, l'AVDD à 1,8 V à l'extrémité de l'AP, le DOVDD à 1,8-3,3 V selon les besoins,s'il y a d'autres réglages de tension dans le point de contactAvant de réaliser le dessin, il faut s'assurer que la tension de ces canaux n'est pas réglée sur la plage spécifiée afin d'éviter tout dommage à la puce MAX9296.

(3) À propos de l'interface: la carte de décodeur a réservé un en-tête de broche 44PIN à double rangée de 2,54 mm de hauteur pour l'accouplement avec l'interface MIPI standard de nos produits de boîte de test.

(4) À propos du MAX9296: Selon les informations officielles, le MAX9296 peut théoriquement être associé à une variété de sérialisateurs GMSL1/GMSL2 et, lorsqu'il est associé à différents sérialisateurs GMSL, il peut être utilisé pour la synthèse de la synthèse de la synthèse de la synthèse de la synthèse.différents groupes de paramètres de registre doivent être configurés.

(5) À propos du commutateur DIP: le commutateur DIP de la carte de décodeur est un commutateur DIP 4 en 1, chacun représentant un réglage matériel indépendant,chaque réglage matériel correspond à une fonction spéciale du réglage du registre d'initialisation d'allumage, un seul bit DIP est autorisé à être réglé à la position "ON" à la fois, et après chaque bit DIP est réglé, la carte de décodeur doit être réalimenté pour que ce réglage prenne effet.
