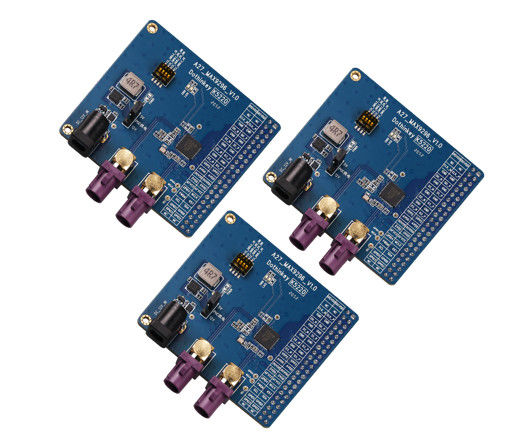

carte de capteur d'image MIPI

(1) À propos de l'alimentation POC: cette carte de décodeur peut utiliser deux modes d'alimentation de prise en courant continu ou boîte de test pour l'alimentation POC (sélectionnée par J6), dans lequel, lorsque l'alimentation en prise en courant continu est sélectionnée,la carte de décodeur doit être connectée séparément à un adaptateur d'alimentation externe de 12 V/1 A, puis sélectionnez 12 V ou 5 V comme alimentation POC jusqu'à J5; lors de la sélection de l'alimentation de la boîte d'essai, la carte de décodeur n'a pas besoin d'une alimentation externe distincte,et peut être configuré pour alimenter le POC par le biais de la configuration AP (en ce moment, le capuchon de saut J5 échoue), et pour la boîte d'essai UC930, la plage d'alimentation POC peut être réglée de 4V à 18V. La position de J5 et J6 est indiquée sur les images suivantes,notre réglage par défaut d'usine est la sortie de 5V du siège CC (pour éviter de brûler le module client), les utilisateurs doivent choisir l'alimentation POC appropriée en fonction des besoins réels d'alimentation du module testé avant utilisation.La puce MAX9296 sur cette carte de décodeur doit être fournie de l'extérieur avec quatre sources d'alimentation, et les quatre sources d'alimentation doivent être alimentées par la boîte d'essai, dans laquelle l'AFVCC et le DVDD doivent être fixés à 1,2 V à l'extrémité du point d'entrée, l'AVDD à 1,8 V à l'extrémité du point d'entrée,Le DOVDD doit être réglé dans la plage de 1.8-3.3V selon les besoins, s'il y a d'autres réglages de tension dans le point d'accès, s'il vous plaît ignorer.il est nécessaire de s'assurer que les réglages de tension de ces canaux ne dépassent pas la plage spécifiée pour éviter d'endommager la puce MAX9296.

(3) À propos de l'interface: Cette carte de décodeur se réserve une interface d'en-tête de broche 44PIN à double rangée de 2,54 mm de hauteur pour l'accouplement avec l'interface MIPI standard de nos produits de boîte de test.

(4)À propos de MAX9296: selon les informations officielles, le max9296 peut théoriquement être associé à une variété de sérialisateurs gmsl1/gmsl2, et lorsqu'il est associé à différents sérialisateurs gmsl, il peut être associé à une variété d'autres sérialisateurs gmsl.différents groupes de paramètres de registre doivent être configurés.

(5) À propos du commutateur DIP: le commutateur DIP de la carte de décodeur est un commutateur DIP quatre en un, chacun représentant un réglage matériel indépendant,chaque réglage matériel correspond à une fonction spéciale de l'initialisation de l'opération de réglage du registre., chaque fois qu'un seul des bits DIP est autorisé à composer sur le côté "ON", et après que chaque bit DIP est réglé, la carte de décodeur doit être réalimentée pour que ce réglage prenne effet.
