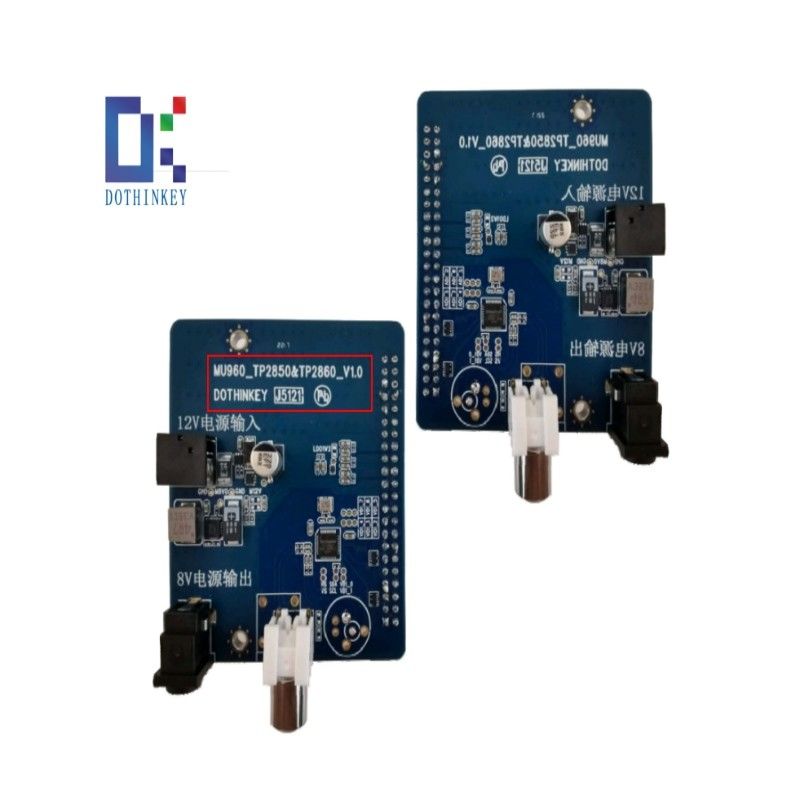

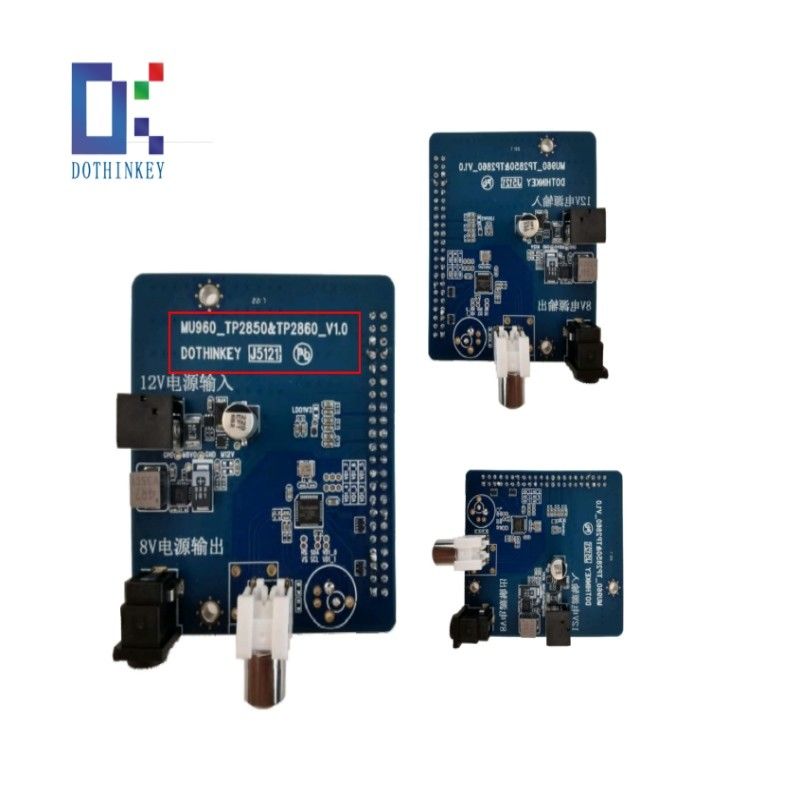

Tableau de décryptage de la boîte de récupération d'images MU960

Tableau de décryptage de la boîte de récupération d'image TP2860 pour MU960

1Caractéristiques:

1) Prend en charge le décodage de modules de type AHD/TVI, adaptés aux solutions de décodage de modules automobiles;
2) sortie de signal MIPI, combinée avec le capteur d'images MU960/UC930 pour obtenir l'acquisition d'images du module automobile.

2Spécification:

3. Avertissement avant utilisation:
1) En ce qui concerne l'alimentation POC: l'alimentation POC de ce désérialisateur est convertie d'une alimentation externe de 12 V à une tension de travail de 8 V par une prise CC,donc le désérialisateur nécessite un adaptateur d'alimentation externe séparé 12V/1A.
2) En ce qui concerne l'alimentation de la puce désérialisateur: la puce TP2860 de ce désérialisateur nécessite trois sources d'alimentation externes.et AVDD du capteur d'imageLe DVDD doit être configuré à 1,2 V, le DOVDD à 1,8 V ou à 3,3 V, l'AVDD à 3,3 V.il est nécessaire de s'assurer que tous les réglages de tension ne dépassent pas la plage spécifiée pour éviter d'endommager la puce TP2860..
3) En ce qui concerne l'interface: ce désérialisateur se réserve une interface à double rangée de broches 44PIN à 2,54 mm d'espacement pour correspondre à l'interface MIPI standard de notre société pour les capteurs d'images,un connecteur coaxial RCA pour connecter les modules d'essai,.

4Description de l'interface de la carte de désérialisation:
