Deserializer Décodage de la carte de récupération Dothinkey Image Grabber Card MU960

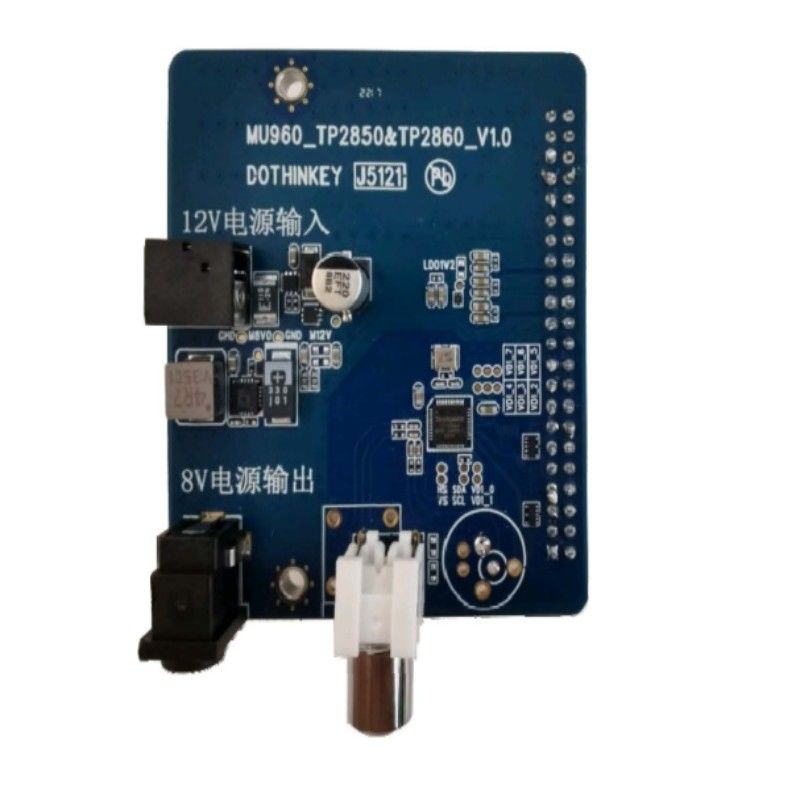

TP2860 Désérialisateur pour le capteur d'images MU960

Caractéristiques:

1. Prend en charge le décodage de modules de type AHD/TVI, adaptés aux solutions de décodage de modules automobiles;

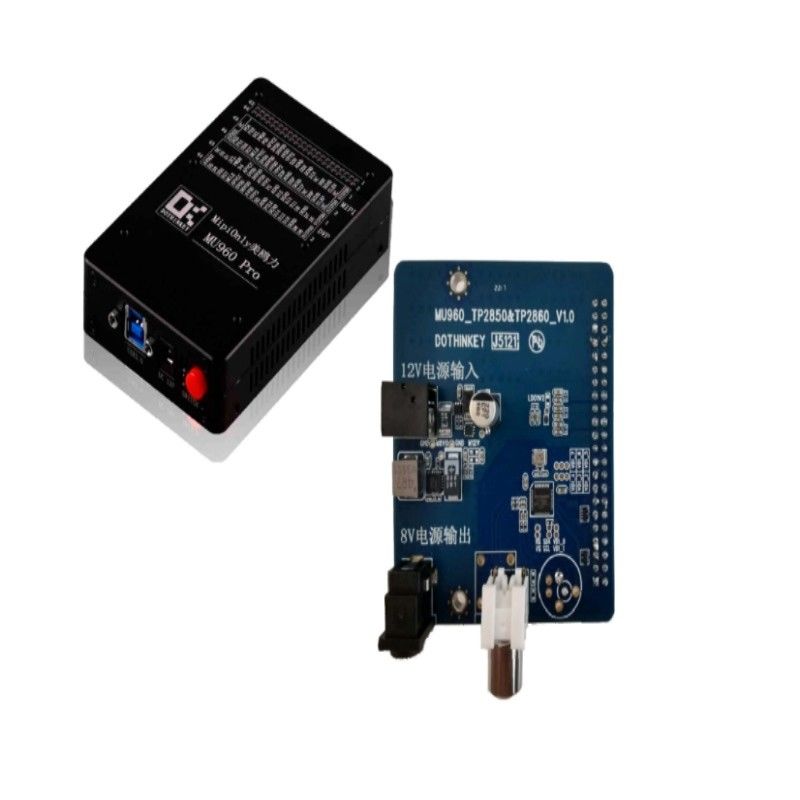

2. sortie de signal MIPI, combinée avec le capteur d'image MU960/UC930 pour obtenir l'acquisition d'image du module automobile.

Les spécifications:

2. Avertissement avant utilisation!!!
(1) En ce qui concerne l'alimentation POC: l'alimentation POC de ce désérialisateur est convertie d'une alimentation externe de 12 V à une tension de travail de 8 V par une prise CC,donc le désérialisateur nécessite un adaptateur d'alimentation externe séparé 12V/1A.
(2) En ce qui concerne l'alimentation de la puce désérialisatrice: la puce TP2860 de ce désérialisateur nécessite trois sources d'alimentation externes.et AVDD du capteur d'imageLe DVDD doit être configuré à 1,2 V, le DOVDD à 1,8 V ou à 3,3 V, l'AVDD à 3,3 V.il est nécessaire de s'assurer que tous les réglages de tension ne dépassent pas la plage spécifiée pour éviter d'endommager la puce TP2860..
(3) En ce qui concerne l'interface: ce désérialisateur se réserve une interface à broches 44PIN à double rangée de 2,54 mm d'espacement pour correspondre à l'interface MIPI standard de notre société pour les capteurs d'images,un connecteur coaxial RCA pour connecter les modules d'essai,.

3Description de l'interface du désérialisateur:
