Fpd Lien III Désérificateur A27_MAX96706

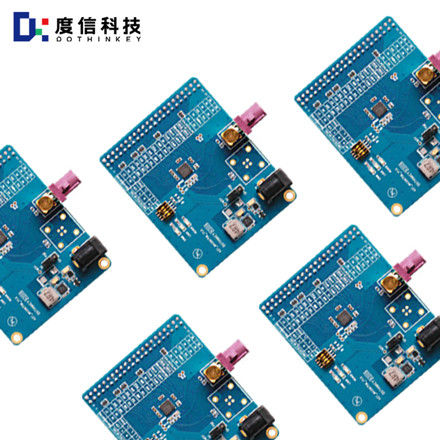

Le désérificateur A27_MAX96706

Application de la carte industrielle désérialisatrice dans le test du module de caméra de téléphone portable.

1Rôle clé dans le processus d'essai
Conversion de protocole: signaux différentiels à grande vitesse provenant de modules de caméra de téléphonie cellulaire (p. ex.L'interface MIPI CSI-2) doit être convertie en signaux USB ou Ethernet par des cartes désérialisatrices pour traitement par un équipement d'essai (ePar exemple, Dothinkey's Image Grabber GQ4 prend en charge l'interface D/C-PHY, qui permet des tests synchronisés à quatre caméras par transmission par fibre optique.
Analyse de la qualité de l'image: après que la carte Deserializer a converti les données RAW en une image affichable, le logiciel de test (par exemple Imatest) analyse des paramètres tels que la résolution, le bruit, la distorsion, etc.,pour s'assurer que le module est conforme aux normes telles que ISO 12233 et ISO 15739.
Vérification de la compatibilité des protocoles: pour les nouveaux protocoles (par exemple CPHY V3.0), les cartes désérialisatrices doivent vérifier la stabilité de la communication entre le module et l'hôte.Dothinkey a mis à jour le firmware FPGA pour prendre en charge le mode LRTE CPHY et a résolu le problème de transmission causé par le signal LP haute fréquence.

2. Scénarios de test typiques
Test par caméra 3D: pour les modules de lumière structurée ou ToF, les cartes désérialisatrices doivent traiter les signaux de conduite laser (par exempleVP20 Image Grabber prend en charge la mesure du photocourant au niveau nA) et les données de réception d'image pour assurer la précision de l'imagerie 3D.
Test de modules haute résolution: par exemple, les cartes désérialisatrices prenant en charge la résolution 8K (par exemple,RK3588 carte centrale industrielle) peut traiter les flux vidéo 4320P en temps réel pour vérifier les performances de bande passante du module.
Test de collaboration multi-caméras: les cartes désérialisatrices doivent traiter les données de plusieurs caméras en synchronisation pour s'assurer que la couture d'image ou la vision stéréo fonctionnent correctement.

3Intégration avec les produits Dothinkey
Fonction de décodage intégrée avec image grabber: image grabber de Dothinkey (par exemple UC930) a une puce FPGA et ASIC intégrée, qui prend en charge la commutation automatique des interfaces MIPI CSI-2 et DVP,et produit des données traitées via USB3.0.
Adaptation flexible du protocole: Dothinkey adapte rapidement les nouvelles fonctions, telles que le mode LRTE CPHY, aux exigences du protocole des différents fabricants de capteurs en améliorant la logique FPGA.

La carte industrielle de désérification est le composant principal des tests de modules de caméra de téléphone cellulaire, qui comprend la conversion de protocole (par exemple MIPI CSI-2 à USB), le décodage des données (par exempleLes résultats de l'analyse de l'efficacité de l'utilisation de la technologie de l'informationPar exemple, le filtrage du bruit).

Dothinkey et d'autres fournisseurs utilisent la technologie FPGA pour réaliser une adaptation flexible du protocole et prendre en charge la haute résolution,essais collaboratifs multi-caméras pour répondre aux besoins de production de masse dans l'électronique grand publicLors de la sélection d'une carte désérialisatrice, il est nécessaire de choisir une carte désérialisatrice avec une interface correspondante,la bande passante et la capacité de traitement selon les scénarios d'essai (e).par exemple caméra 3D, vidéo 8K) et exigences de protocole (par exemple CPHY LRTE).
