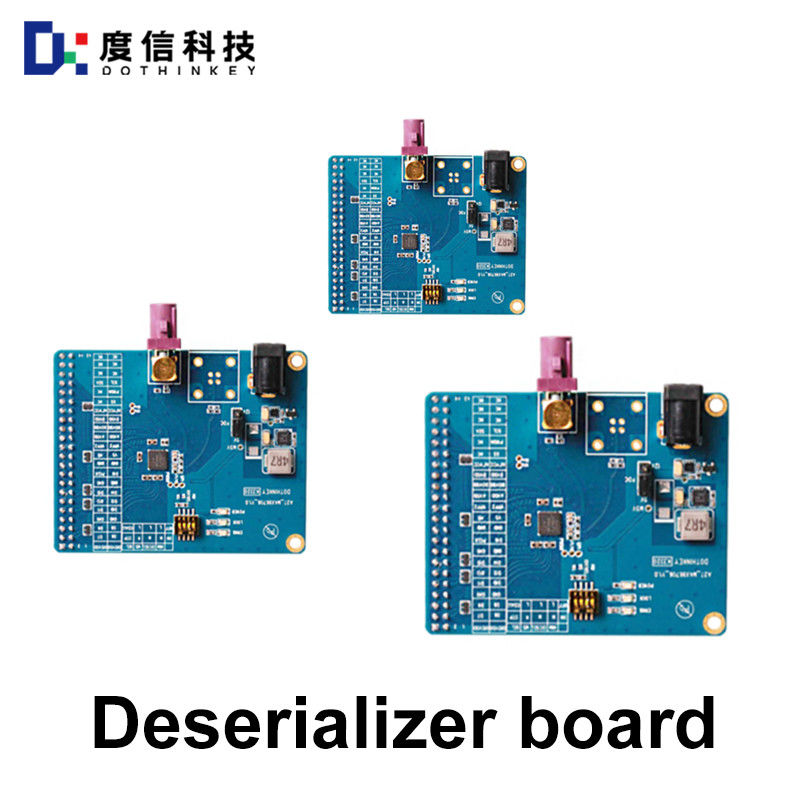

Desérialisateur de plaques Dothinkey Manufacturing

Desérialisateur de plaques Dothinkey Manufacturing

La carte industrielle de désérification est un dispositif de traitement des signaux, principalement utilisé pour convertir les signaux de données brutes provenant de capteurs ou de caméras en images résolubles ou commandes de contrôle,qui est largement utilisé dans les domaines de la vision artificielleLes fonctions de base de ce système sont la conversion de protocole (par exemple MIPI CSI-2, LVDS), le décryptage de données (par exemple image RAW,Le système d'alarme et de détection des signauxIl s'agit ici d'une explication des principes techniques, des scénarios d'application et des cas typiques:
I. Principes techniques et fonctions des panneaux industriels de désérification
1Analyse et conversion du protocole de signal
Type de signal d'entrée: les cartes désérialisatrices reçoivent généralement des signaux différentiels (par exemple, mode HS de MIPI CSI-2) ou des signaux parallèles (par exemple, interface DVP), qui contiennent des données d'image brutes (par exemple,Format RAW) ou commandes de commande de sortie des modules de caméra.
Traitement des protocoles: par exemple, pour le protocole MIPI CSI-2, la carte Deserializer doit gérer sa structure en couches (couche d'application, couche de protocole, couche physique),y compris la conditionnement/décomposition des données, correction d'erreur (par exemple, CRC) et gestion de canal. Prenons par exemple Dothinkey's Image Grabber, il prend en charge le mode CPHY LRTE via FPGA,Ce qui résout le problème que la puce spéciale traditionnelle ne peut pas produire des images en raison de la limitation de la version du protocole.
Interface de sortie: Les données décodées sont transmises à l'ordinateur ou à l'ordinateur hôte via USB3.0, GigE Vision ou interface HDMI, qui prend en charge l'analyse ou le stockage en temps réel des images.

2Décodage des données et traitement des images
Décodage de l'image RAW: les données RAW (par exemple le format Bayer) produites par le module de caméra doivent être converties en formats d'image standard (par exemple RGB,L'étude a été réalisée sur des échantillons d'urine (YUV) à travers la carte du désérialisateur pour une analyse ultérieure.Par exemple, le capteur d'images UC930 de Dothinkey prend en charge la détection de courant de haute précision (minimum 10nA) et transfère les données traitées via l'interface USB3.0.
Traitement du format de compression: Certaines cartes Deserializer prennent en charge le décodage en temps réel de H.264, H.265 et autres codes vidéo, adaptés aux scénarios nécessitant des flux vidéo haute résolution (par exemple, la surveillance 8K).

3Conditionnement et optimisation du signal
Filtrage du bruit: Réduire les interférences du signal grâce à des circuits matériels ou des algorithmes de traitement du signal numérique (DSP) pour améliorer la qualité de l'image.
Alignement du temps: assurer la transmission synchronisée des données multicanaux (par exemple, les modules multicaméra) afin d'éviter le désalignement de l'image.
