Capteur d'image haute résolution Dothinkey Capteur d'image GSL20

Capteur d'image haute résolution

Dothinkey Image Grabber GSL20, paramètres importants à première vue
Spécifications électriques
L'alimentation électrique DC12V/3A
Protection ESD par interface externe Modèle de corps humain (HBM) ≥ ± 4000V
Modèle de machine (MM) ≥ ±200V

Les dimensions
La hauteur est de 35 mm ± 0,1 mm.
Largeur 75 mm ± 0,1 mm
Longueur 130 mm ± 0,1 mm

Compatibilité des capteurs
Interface du capteur SLVS-EC
Taux de 2,304 Gbps/ligne 1
Support pour le canal de données maximum 16 voies

Caractéristiques du DPS
Prend en charge une alimentation réglable à 7 canaux Fournit une alimentation indépendante à 7 canaux, dont 6 canaux sont réglables de 0,8 à 3,3 V avec une capacité de conduite maximale de 1 A,et le canal 1 restant est réglable à partir de 0.8 à 8 V avec une capacité de conduite maximale de 3 A.

Caractéristiques du SO
Prend en charge le test du système d'exploitation sur 51 canaux

Interface PC et tampon

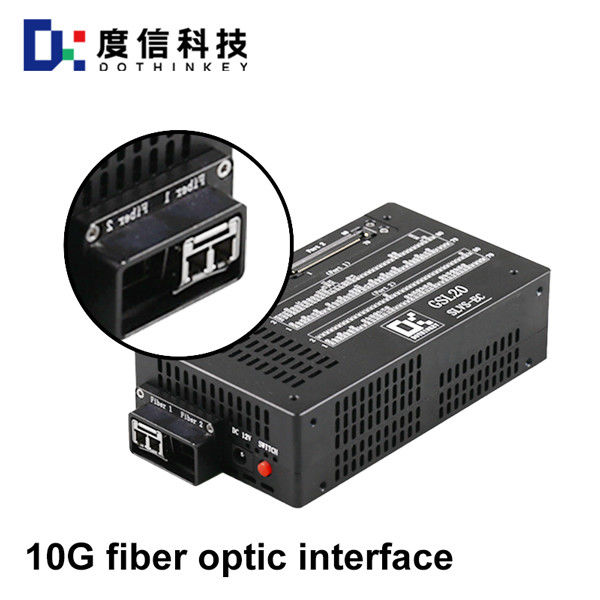

Interface de communication PC 10G interface à fibre optique*1

Capacité du tampon DDR4_8Gbit
Spécifications de communication des capteurs
Taux de C2I 100K~1M
SPI Fréquence de communication maximale 20 MHz
L'horloge du capteur 72 MHz±0,1 MHz
Niveau IO du capteur (après DOVDD) 1,3 ~ 3,3 V
