GX4 Prise en charge du capteur d'image MIPI D/C-PHY

GX4 Prise en charge du capteur d'image MIPI D/C-PHY

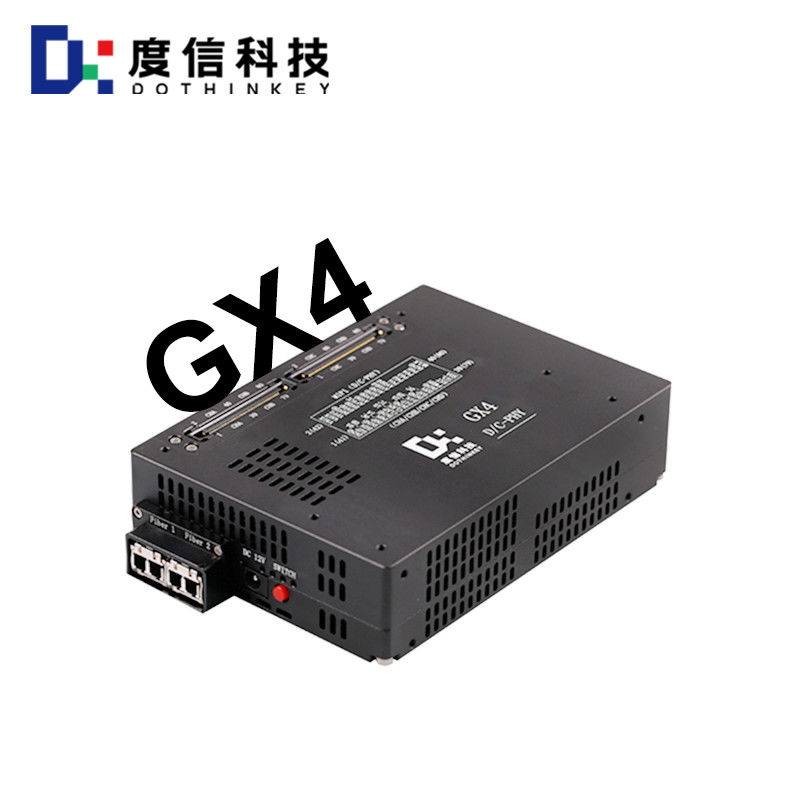

Dothinkey a publié cet image grabber GX4 qui prend en charge MIPI D/C-PHY:

Le taux maximal du MIPI1 GX4/GX4E

CHA/CHB
Le MIPI D-PHY est de 1,9 Gbps/ligne.
Le MIPI C-PHY est de 1,9 Gsps/Trio.

Le CHC/CHD
Le MIPI D-PHY est de 1,9 Gbps/ligne.
Le MIPI C-PHY est de 1,5 Gsps/Trio

Le canal de données MIPI 4C, 4D, 3D+1C, 3C+1D ou 2D+2C
MIPI D-PHY 1/2/4 Voie
MIPI C-PHY 1/2/3 Trio

MIPI D-PHY Avantages

Conception basse consommation: D-PHY prend en charge le mode basse consommation (LP Mode), qui convient aux appareils alimentés par batterie et est capable de maintenir une efficacité énergétique élevée lors d'une communication à basse vitesse.

Conception simple: D-PHY adopte une transmission de signal différentielle à deux fils, qui présente une faible complexité de conception et est facile à mettre en œuvre et à entretenir.
Forte capacité anti-interférence: le D-PHY utilise une signalisation différentielle pour la transmission, qui a une forte capacité anti-interférence sonore.

Large compatibilité: la technologie D-PHY est mature et compatible, adaptée à une variété de scénarios d'application, tels que les appareils mobiles, l'électronique automobile, le contrôle industriel, etc.

Moins coûteux: en raison de sa conception simple, le D-PHY a un coût de mise en œuvre inférieur et convient à des applications à faible coût.

Avantages du MIPI C-PHY
Taux de transmission plus élevé: C-PHY est capable de transmettre plus de données à la même fréquence d'horloge grâce à la technologie de codage en trois phases, ce qui entraîne une efficacité de bande passante plus élevée.

Moins de canaux: C-PHY utilise un système de transmission à trois fils, ce qui réduit le nombre de canaux et la complexité du câblage.

Gestion dynamique de l'alimentation: C-PHY prend en charge des modes de consommation d'énergie réglables dynamiquement qui peuvent optimiser la consommation d'énergie lors d'une transmission à grande vitesse.
